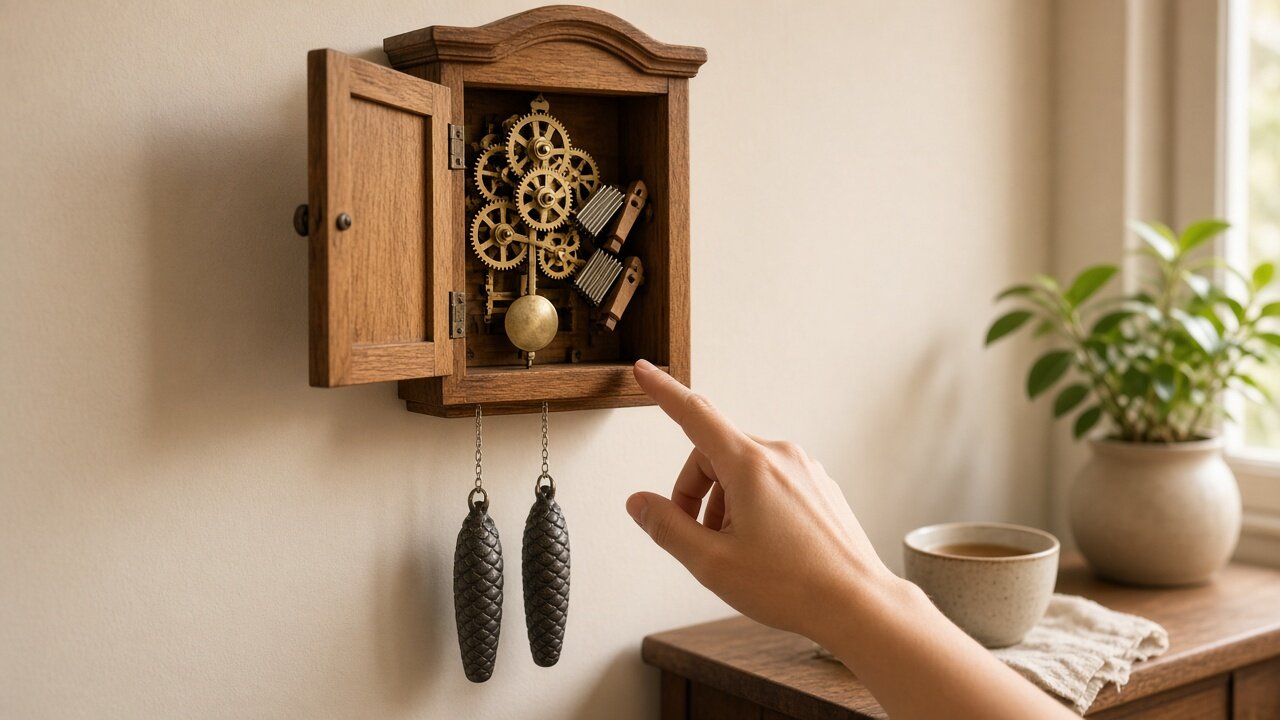

Ako funguje kukučka v hodinách: mechanizmus krok za krokom

Klasické kukučkové hodiny poháňa závažie, nie batéria. Závažie ťahá reťaz, reťaz točí ozubenými kolesami a tie posúvajú ručičky. Tempo drží kyvadlo: pri každom výkyve uvoľní prevod o jeden zub a vznikne známy tikot.

V celú hodinu sa uvoľní druhý prevod, tzv. úderový. Ten otvorí dvierka, vysunie vtáčika a zdvihne dva malé mechúriky. Vzduch sa pretlačí cez dve píšťaly a dá tóny, ktoré počuješ ako kukučku. Bez tohto uvoľnenia by sa vtáčik neozval, aj keby ručičky bežali ďalej.

Čo hodiny poháňa a ako sa pohyb dostane na ručičky

Ozubený prevod je sústava ozubených kolies, ktoré prenášajú pohyb z jedného hriadeľa na druhý. V hodinách je najčastejšie oddelený časový prevod (ručičky) a úderový prevod (kukučka a zvuk). Každý má vlastné závažie, takže oba prevody bežia nezávisle.

Závažie klesá gravitáciou a cez reťaz točí veľkým kolesom. Menšie kolesá prevod zrýchlia a prenesú pohyb na stredný hriadeľ s ručičkami. Bez regulácie by sa všetko rozbehlo naraz: preto je na konci časového prevodu krokový mechanizmus (escapement) napojený na kyvadlo.

• Pri výkyve doľava jedna páčka uvoľní zub na krokovom kolese.
• Pri výkyve doprava druhá páčka zub zachytí a koleso na chvíľu zastaví.
• Tak vznikne rovnomerný tikot a ručičky sa posúvajú po malých krokoch, nie v jednom šťuku.

Kyvadlo s danou dĺžkou kyve približne rovnakým tempom. Preto dĺžka kyvadla určuje, či hodiny bežia správne: predĺžením sa spomalia, skrátením zrýchlia. Samotné kyvadlo hodiny nepoháňa: energiu zo závažia uvoľňuje po malých dávkach krokový mechanizmus a kyvadlo určuje tempo.

Čo spustí kukučku a zvuk v celú hodinu

Úderový prevod čaká zablokovaný, kým minútová ručička nedokončí otáčku. Na mechanizme je vačka (vačkový kotúč): keď minútová ručička dosiahne celú hodinu alebo polhodinu, vačka zdvihne páčku a tá uvoľní úderový prevod. Vtedy sa naraz spustí niekoľko pohybov cez tenké drôtiky a páčky.

1. Drôtik pootvorí dvierka pred vtáčikom.
2. Páčka vysunie vtáčika na pántovom ramene von z budky.
3. Vačka striedavo zdvihne dva mechúriky: jeden dá prvý tón, druhý druhý tón volania.
4. Po skončení úderov sa vtáčik vráti dnu a dvierka sa zatvoria.

Zvuk nerobí reproduktor. Každý mechúrik má papierový vrch a drevenú píšťalu: vzduch pretlačený píšťalou vytvorí tón. Dva mechúriky preto nie sú ozdoba, ale dva rôzne tóny. Na celej hodine sa volanie zopakuje podľa počtu hodín; na pol hodine často len raz.

Pred samotným úderom môžeš niekedy vidieť krátke „varovanie“: dvierka sa mierne pootvoria skôr, než vtáčik vyjde. Je to súčasť časovania úderového prevodu, nie chyba. Ak by sa prevod neuvoľnil v správny okamih, ručičky by síce ukazovali celú, ale kukučka by mlčala.

Čo si všimnúť na kolesách a páčkach a prečo hodiny meškajú

Keď sa mechanizmus hýbe, sleduj miesta, kde sa zuby kolies stretávajú a kde páčky zdvíhajú drôtiky. Zuby majú zapadať rovnomerne: ak jedno koleso trhne a druhé stojí, môže ísť o prach na čapoch alebo o viaznúci drôtik. Drôtiky k dvierkam a mechúrikom musia chodiť voľne; trenie o skriňu dokáže zastaviť celý úder.

Mechanické hodiny môžu meškať alebo sa ponáhľať kvôli dĺžke kyvadla; tempo ovplyvňuje aj teplota, pri ktorej sa tyč kyvadla mierne rozťahuje alebo sťahuje, a nerovné postavenie hodín. Príliš dlhé kyvadlo beh spomalí, kratšie ho zrýchli. Prach na čapoch alebo trenie pridáva odpor a úder, prípadne celý chod, môže zastať. Preto ide pri údržbe o voľný a čistý pohyb, nie o silnejší ťah.

Na drevenom modeli s ozubeným prevodom uvidíš rovnakú logiku v zjednodušenej podobe: kolesá prenášajú pohyb, páčky spúšťajú ďalší dej a jeden zaseknutý zub zastaví celú sústavu. Keď ti niekedy prevod viazne, pomôže rovnaký pohľad ako pri hodinách: nájdi miesto trenia skôr, než budeš tlačiť silou. Ako na to krok za krokom, píšeme v článku o zasekávajúcom mechanizme.
